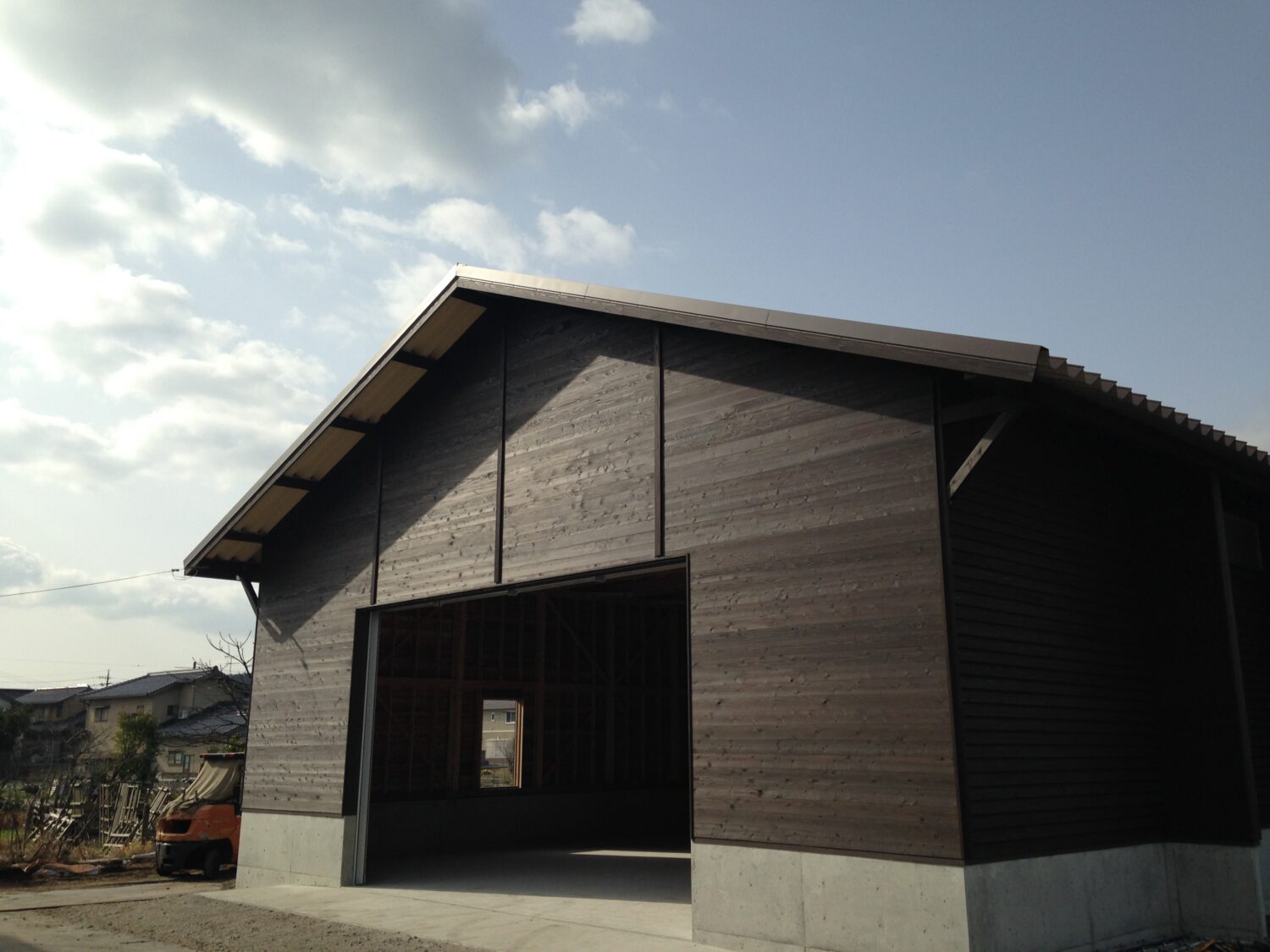

倉庫(スパン13m)

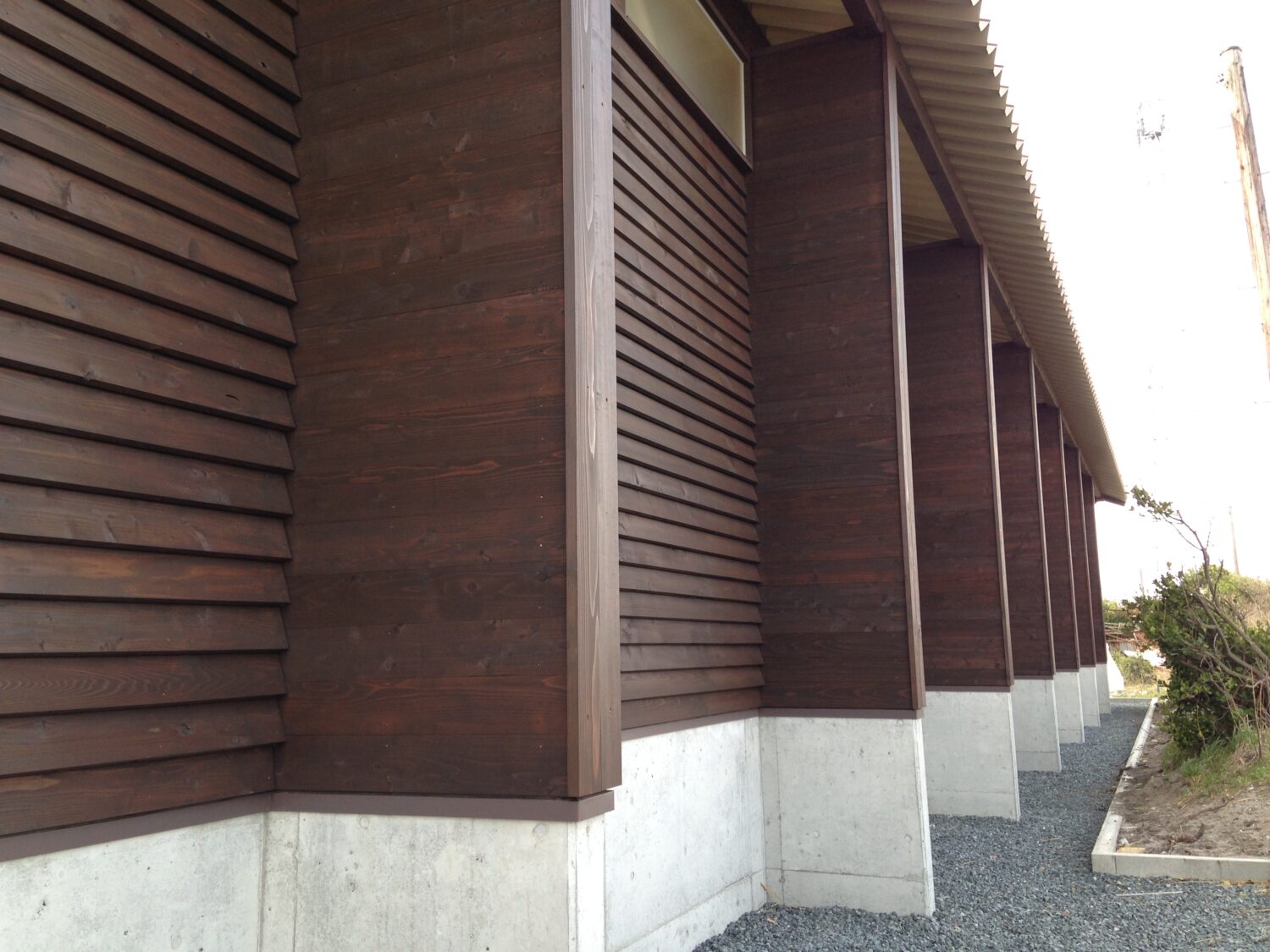

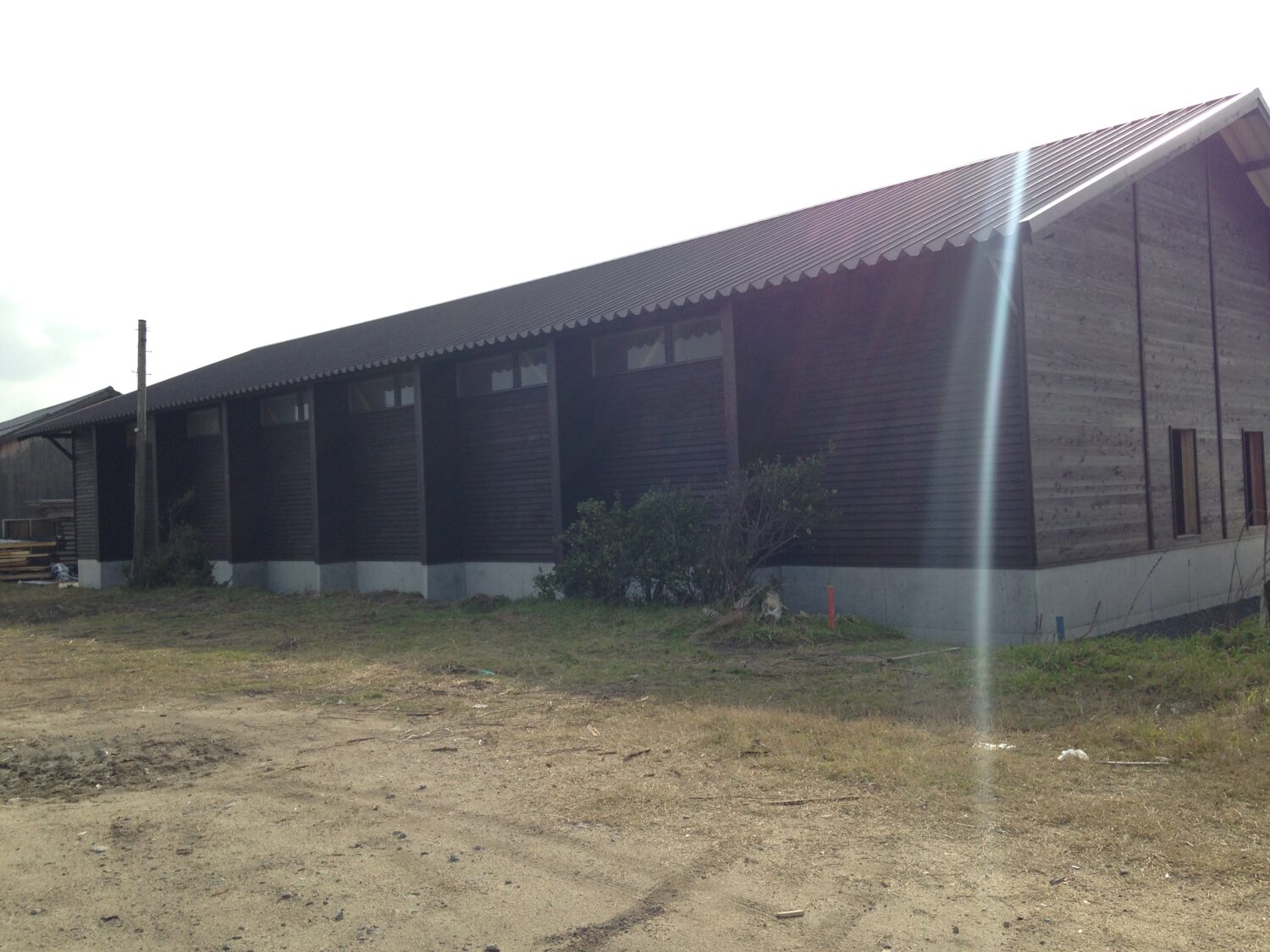

桁までを製材+在来仕口としトラス部分のみ集成材+接合金物とした例です。桁行が32mあり妻面のみの耐力壁では構造的に無理があるため、4.5mごとに控え壁を配し耐震性を確保した計画です。スパン13mですが下弦材を3本継ぎ、上弦材を4本継ぎとすることで全て既製品集成材で対応可能な部材サイズとしコストを抑えた計画です。

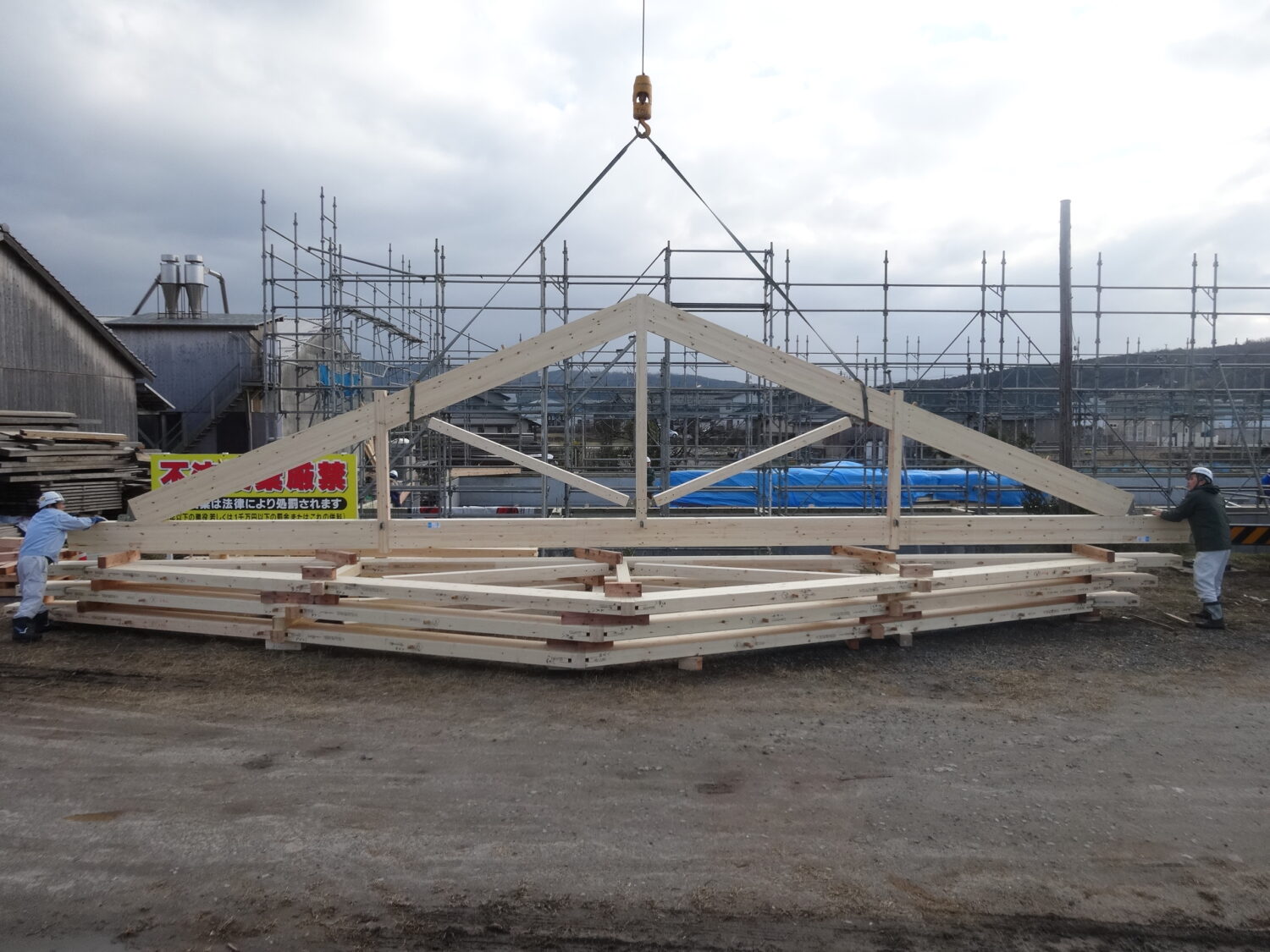

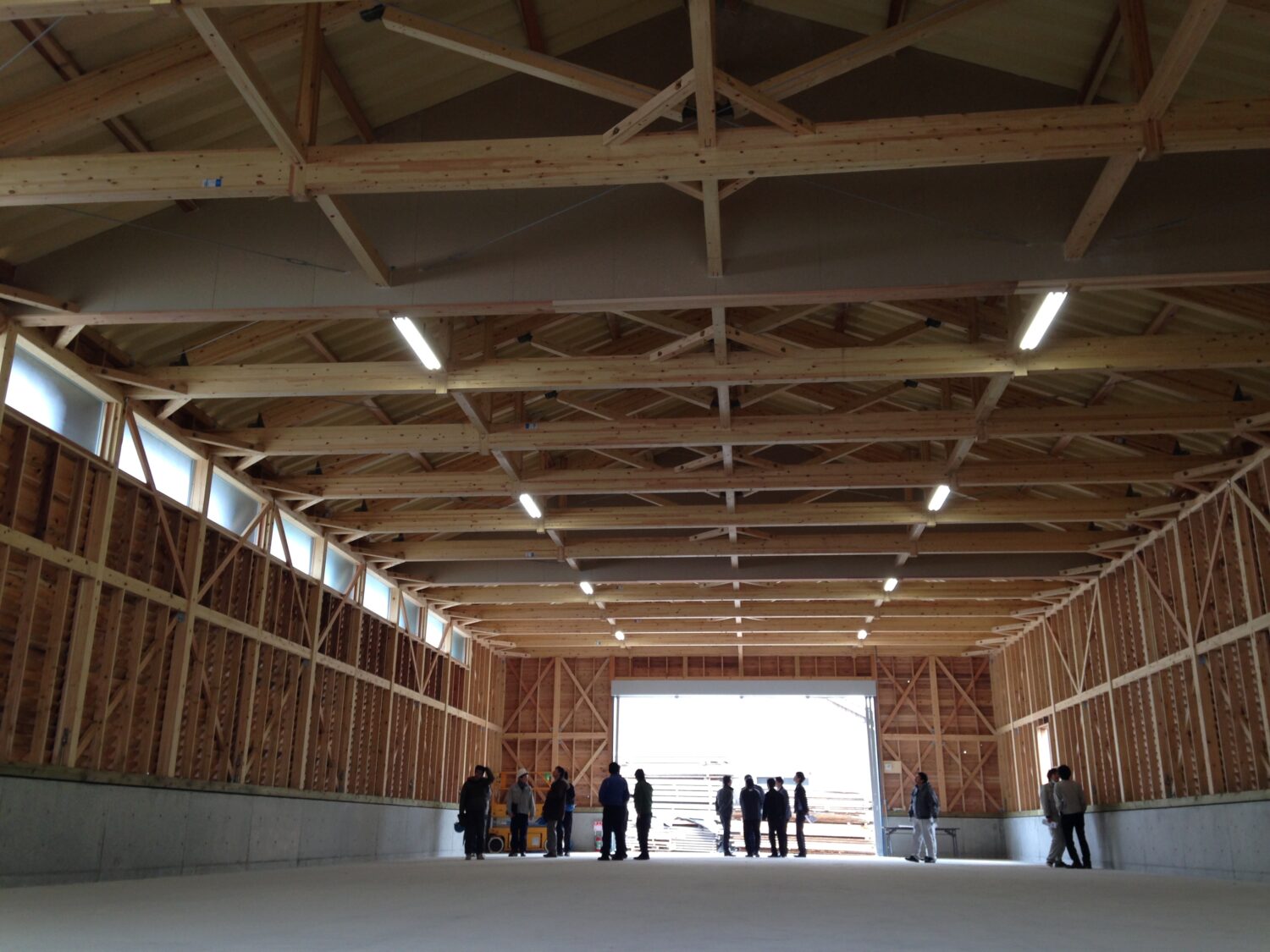

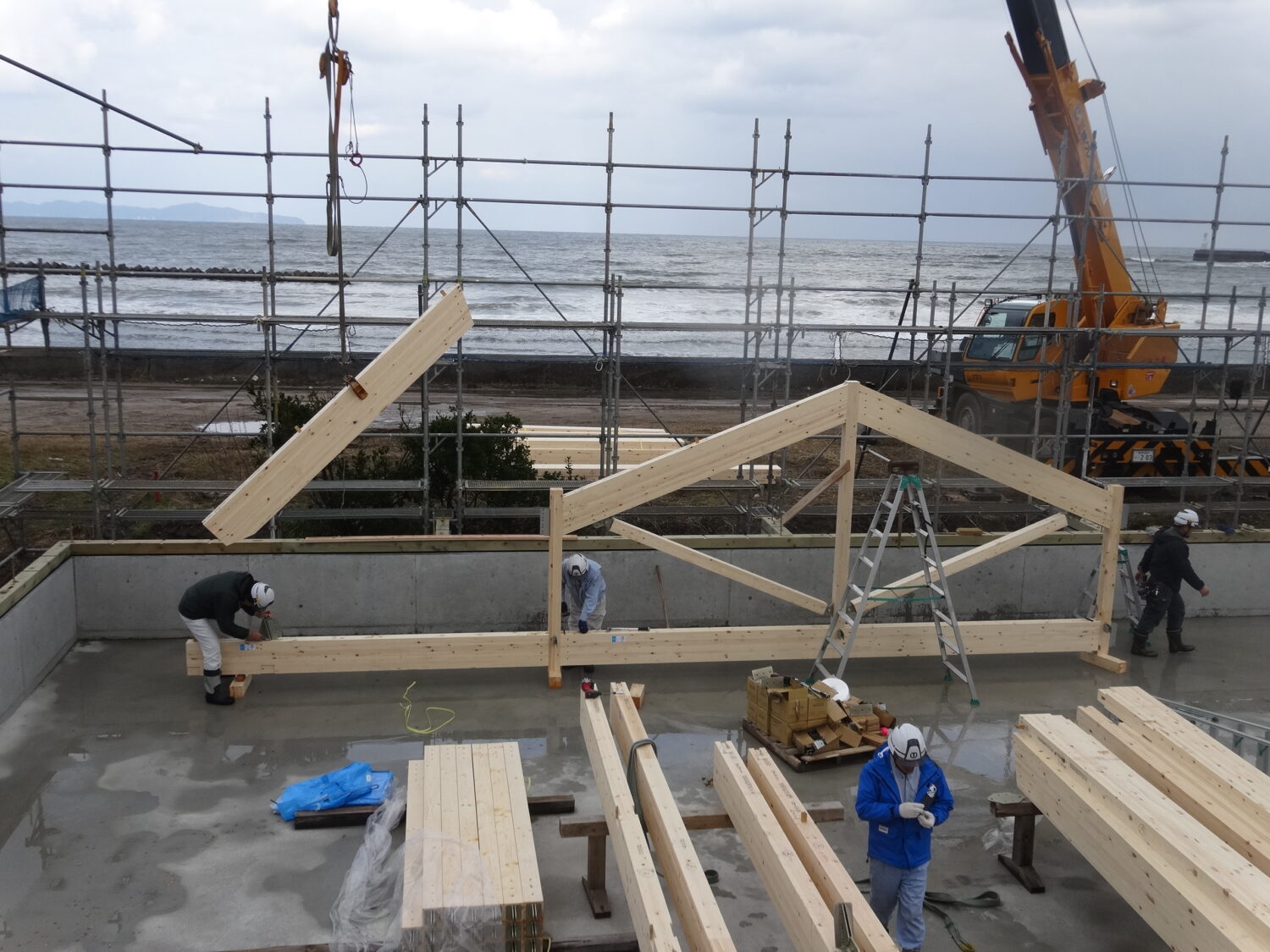

トラス
- 建物用途:
- 倉庫
- 延べ床面積:
- 416.0m2
- スパン:
- 13.03m
- 制震要素:
- X・Y方向 在来耐力壁
- 水平幅面:
- 火打ち+ターンバックル・ブレース
- 構造概要:
- 上弦材120×390/下弦材120×330/斜材120×120
